Затвор дисковый поворотный

Ассортимент запорной арматуры представлен разными категориями, среди которых особо выделяют затвор дисковый поворотный. Это сложно-конструкционное устройство предназначено для регулирования и полного перекрытия потока перемещаемой по трубопроводу жидкости. Запорная арматура такого типа отличается надежностью, долговечностью, простым принципом действия и разнообразием видов.

Принцип действия

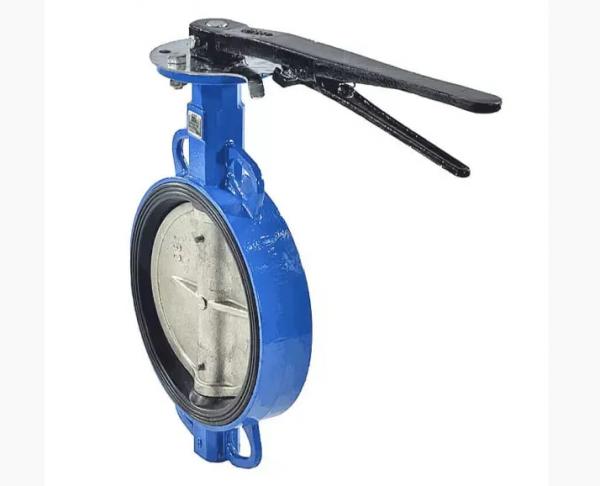

Дисковый поворотный затвор состоит из прочного металлического корпуса, который может быть выполнен из стойкого к коррозии и механическому воздействию чугуна или стали. Внутри корпуса на стальном валу разместили диск, выполняющий роль заслонки.

При необходимости перекрытия просвета трубы и блокирования перемещения потока жидкости, диск переводят в перпендикулярное положение относительно трубопровода. Чтобы обеспечить беспрепятственную транспортировку среды, дисковый затвор разворачивают на 90 градусов, располагая его параллельно потоку.

В зависимости от модели, управление положением заслонки может быть ручное с помощью маховика, либо автоматизированное. В последнем случае, оборудование оснащают электрическим, гидравлическим или пневматическим блоком.

Сфера применения

Надежность и простота конструкции, сделали поворотный затвор дискового типа востребованным в разных отраслях:

• промышленности;
• вентиляции и кондиционирования;
• отопления и водоснабжения;
• пожаротушения;
• химического производства;
• газоснабжения;
• энергетики;
• пищевого производства;
• газо- и нефтедобычи.

Виды

Дисковые поворотные затворы представлены разными категориями, отличающимися способом монтажа в систему трубопровода:

• Фланцевые – простые в установке устройства, не требующие сварочных работ. Они крепятся к трубам с помощью специального крепежа, что занимает немного времени, не нуждается в привлечении дорогостоящего оборудования и дополнительных узкоспециализированных мастеров.
• Стяжные – межфланцевые конструкции, фиксируемые к основному трубопроводу с помощью стяжных шпилек. Такой способ, так же, как и предыдущий довольно прост, но требует установки дополнительного уплотнителя, без которого невозможно получить необходимый уровень герметичности.
• Приварные – затворы, монтируемые только с помощью сварного соединения. Они считаются самыми надежными по герметичности и стойкости к нагрузкам. Но, для монтажа такого типа нужно привлекать специалистов и специализированное сварочное оборудование.

Преимущества

К важным плюсам поворотных дисковых затворов относится:

• отсутствие мертвых зон, где скапливаются отложения;
• компактные габариты и относительно небольшой вес, упрощающие транспортировку, выгрузку и монтаж конструкции;
• низкая степень сопротивления гидравлике;
• ремонтопригодность и заменяемые уплотняющие материалы.
